3D Rekonstrüksiyon Nasıl Oluşturulur?

BT ve bazı MR incelemelerinde çok sayıda kesit, incelenen bölge hakkında hacimsel bilgi sağlar. İş istasyonunda bu veriden yeni kesitler, projeksiyonlar veya hacim görüntüleri üretilir. İşlemi yalnızca fotoğrafı büyütmek gibi düşünmek doğru değildir. Kaynak veride olmayan ayrıntı, görüntünün renkli veya büyük gösterilmesiyle güvenilir biçimde ortaya çıkarılamaz.

ACR/RSNA BT bilgilendirmesi, tomografi verilerinin farklı düzlemlerde ve üç boyutlu olarak görüntülenebildiğini açıklar. Hangi görünümün gerekli olduğuna, tetkiki değerlendiren radyolog karar verir.

MPR Nedir?

MPR, çok düzlemli yeniden biçimlendirme anlamına gelir. Görüntüler aksiyel, koronal, sagittal veya ilgili yapıya uygun eğik düzlemlerde incelenebilir. Örneğin tek bir yatay kesitte kısa görünen bir yapının, uzun ekseni boyunca değerlendirilmesi mümkün olabilir. MPR mutlaka renkli bir üç boyutlu model oluşturmaz; çoğunlukla farklı yönlerdeki iki boyutlu kesitleri gösterir.

Bu nedenle raporda MPR ifadesi görülmesi ayrı bir hastalık veya yeni bir tetkik yapıldığı anlamına gelmez. Kullanılan görüntü değerlendirme tekniğini belirtir.

MIP Nedir?

MIP, maksimum yoğunluk projeksiyonudur. Seçilen hacimde ya da kalınlıktaki yüksek sinyalli veya yüksek yoğunluklu yapılar bir projeksiyonda öne çıkarılır. Uygun damar incelemelerinde damarların izlenmesine yardımcı olabilir. Ancak aynı bakış yönünde üst üste gelen yapılar birbirini örtebilir. Tek bir MIP görüntüsüne bakarak tüm damar yapısı hakkında kesin karar verilmez.

MIP görüntüsünün açısı ve değerlendirilen hacmin kalınlığı değiştirilebilir. Radyolog, bulguyu kaynak kesitlerle karşılaştırır. Siemens Healthineers görüntüleme kılavuzu MPR, MIP ve VRT gibi görüntüleme biçimlerinin farklı işlevlerini gösterir.

VRT Nedir?

VRT, hacim oluşturma tekniğidir. Görüntü verilerine farklı renk ve saydamlık değerleri atanarak yapıların uzamsal ilişkileri gösterilir. Kemiklerin, damarların veya organların birbirine göre konumunu anlatmayı kolaylaştırabilir. Ekrandaki renkler dokuların gerçek fotoğraf rengi değildir; seçilen gösterim ayarlarının sonucudur.

VRT'de görünür hale getirilen veya gizlenen yapılar, kullanılan eşik ve saydamlık ayarlarından etkilenebilir. Bu yüzden estetik açıdan etkileyici bir görüntü, tek başına daha doğru tanı anlamına gelmez. Değerlendirme, kesitler ve klinik bilgilerle birlikte yapılır.

Bu Teknikler Nerelerde Kullanılır?

Kullanım alanı incelemenin türüne ve hekimin sorusuna bağlıdır. Damarların seyri, kemik yapıların ilişkileri veya cerrahi planlamada anatomik komşuluklar farklı gösterimlerle incelenebilir. Her hastada tüm tekniklerin uygulanması gerekmez. Belirli bir yöntemin kullanılması, hastalığın ağır olduğu anlamına da gelmez.

BT anjiyografi rehberi, damarların BT ile değerlendirilmesini anlatır. MR anjiyografi rehberi ise uygun MR yöntemlerinin damar incelemelerindeki yerini açıklar. Bu tetkiklerin seçimi ve rekonstrüksiyon gereksinimi kişiye özel değerlendirilir.

Cerrahi Planlamaya Nasıl Katkı Sağlayabilir?

Üç boyutlu gösterimler, bir yapının çevresindeki damar, kemik ve organlarla ilişkisini sağlık ekibine anlatmayı kolaylaştırabilir. Ancak ameliyat yöntemini yalnızca bu görüntüler belirlemez. Muayene, diğer incelemeler ve cerrahın değerlendirmesi de gereklidir. Üç boyutlu görüntü oluşturulması, ameliyatın gerekli olduğu veya belirli bir sonucun garanti edildiği anlamına gelmez.

Siemens Healthineers hacimsel gösterim açıklaması, bu görselleştirmelerin iletişim ve anatomiyi anlamadaki kullanımını anlatır. Buradaki teknoloji örnekleri, her cihazda veya her merkezde aynı yazılımın bulunduğu anlamına gelmez.

Yeniden Çekim veya Ek Radyasyon Gerekir mi?

Mevcut dijital görüntüler üzerinde bilgisayarda işlem yapılması, hastaya yeni bir radyasyon maruziyeti oluşturmaz. Buna karşılık kaynak BT çekimi iyonlaştırıcı radyasyon kullanır. Yeni veya ek bir çekim istenirse bunun gerekçesi ayrıca değerlendirilmelidir. MR farklı fiziksel prensiplerle çalışır; ona ait güvenlik koşulları da ayrıca kontrol edilir.

Yalnızca güzel bir üç boyutlu görüntü elde etmek amacıyla yeni tetkik istemek uygun değildir. Ek görüntünün tıbbi soruya yanıt sağlayıp sağlamayacağına hekim karar verir.

Hazırlık ve Kontrast Madde

Rekonstrüksiyon için herkese uygulanacak ayrı bir açlık, ilaç veya diyet kuralı yoktur. Hazırlık, verinin elde edileceği asıl BT ya da MR tetkikine göre belirlenir. Daha önce çekilmiş uygun görüntülerin yalnızca işlenmesi gerekiyorsa süreç farklı olabilir. Randevuda tam tetkik adını ve hekim istemini paylaşmak bu ayrımı netleştirir.

Kontrast madde her üç boyutlu görüntü için zorunlu değildir. Damar veya belirli organ incelemelerinde gerekebilir. Önceki kontrast reaksiyonu, böbrek hastalığı ve kullanılan ilaçlar ekibe bildirilmelidir. İlaçları kendi kararınızla kesmeyin. ACR/RSNA kontrast rehberi genel güvenlik bilgilerini açıklar; kişisel hazırlık talimatınızın yerine geçmez.

MR Verisi Kullanılacaksa Güvenlik

Yeni MR çekimi planlanıyorsa implant, kalp pili, metal parça veya geçirilmiş ameliyat bilgileri önceden bildirilmelidir. Bir cihazın MR ile uyumlu olup olmadığı yalnızca adına bakılarak belirlenmez; ilgili model ve koşullar değerlendirilir. Gebelik olasılığı ve kapalı alan kaygısı da ekiple paylaşılmalıdır.

MR güvenliği rehberi, çekim öncesi güvenlik taramasının önemini açıklar. Daha önce MR çektirmiş olmak, yeni bir cihaz veya implant sonrasında aynı koşulların geçerli olduğunu garanti etmez.

Eski Görüntüler Kullanılabilir mi?

Eski incelemenin kullanılabilirliğini radyoloji ekibi değerlendirir. Yalnızca rapor, basılı film fotoğrafı veya telefon ekran görüntüsü çoğu zaman hacimsel işlem için yeterli veri içermez. Mevcutsa tetkikin tam dijital görüntü serilerini ve raporunu, merkezin belirttiği güvenli yöntemle paylaşın.

Dosya biçimi, seri kapsamı ve görüntü kalitesi kontrol edilmeden uygunluk garantisi verilemez. Aynı vücut bölgesine ait olması da tek başına yeterli değildir. Farklı bir klinik soruya yönelik çekim, istenen değerlendirme için uygun olmayabilir.

Sonuçlar Nasıl Değerlendirilir?

Radyolog, işlenmiş görüntüleri kaynak kesitler ve klinik bilgilerle birlikte yorumlar. Raporu isteyen hekiminiz bulguları şikâyetleriniz ve diğer sonuçlarla ilişkilendirir. Görüntüdeki bir renk veya dikkat çekici şekil üzerinden kendi kendinize tanı koymayın. Görsel gösterim ile tanısal rapor farklı işlevlere sahiptir.

İşlem ve raporlama süresi veri miktarı ve incelemenin kapsamına göre değişebilir. Sabit bir teslim süresi varsaymak yerine randevu sırasında öğrenmek daha uygundur. Önceki raporlarınız varsa karşılaştırma için sunun.

3D Baskı ve Yapay Zekâ ile Aynı Şey mi?

Ekranda üç boyutlu görüntü oluşturulması, fiziksel bir modelin 3D yazıcıda basıldığı anlamına gelmez. Baskı için ayrıca model hazırlama ve uygun üretim süreci gerekir. Benzer şekilde MPR, MIP veya VRT ifadesi, işlemin mutlaka yapay zekâ tarafından yapıldığını göstermez.

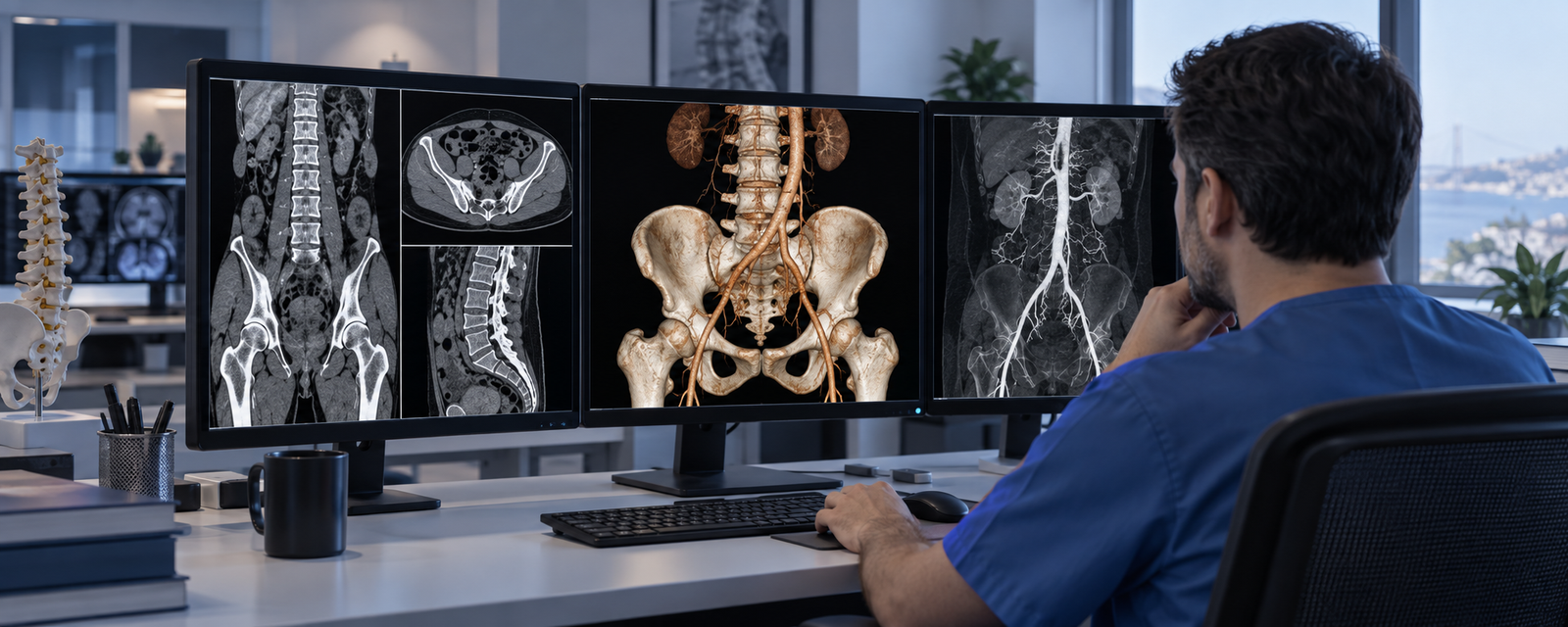

Bu sayfadaki temsili görsel yalnızca konuyu anlatır; gerçek bir hastanın tetkiki değildir. Bir hastanın tanısında kullanılacak veriler, o kişinin gerçek tetkikinden elde edilmeli ve uzman tarafından değerlendirilmelidir.

Bursa’da Bilgi ve Randevu

Hekim isteminizde yer alan tetkik adını, önceki görüntü ve raporlarınızı randevu ekibine bildiriniz. İncelemenin yapılacağı merkez, gereken hazırlık, mevcut görüntülerin kabul şekli ve ücret kapsamı randevu sırasında doğrulanmalıdır. Yalnızca rekonstrüksiyon gereksinimi ile yeni BT veya MR çekimi aynı süreç değildir.

Bilgi ve randevu hazırlığı için Burtom çağrı merkezine 444 4 224 üzerinden ulaşabilirsiniz.

Sık Sorulan Sorular

• MPR bir hastalık adı mı?

  Hayır. Görüntülerin farklı düzlemlerde değerlendirilmesini sağlayan bir yöntem adıdır.

• Her 3D görüntü renkli midir?

  Hayır. Kullanılan tekniğe göre gri tonlu kesitler, projeksiyonlar veya renkli hacim görüntüleri elde edilebilir.

• Yalnızca görüntü işlemek için cihaza girmek gerekir mi?

  Mevcut veri uygunsa bilgisayarda işlem yapılabilir. Yeni çekim gereksinimini ekip belirler.

• Telefonumdaki görüntü yeterli olur mu?

  Ekran görüntüsü tam dijital serinin yerini tutmaz. Kabul edilen dosya ve paylaşım yöntemini merkezden öğrenin.

• Kontrast madde mutlaka verilir mi?

  Hayır. Gereksinim rekonstrüksiyonun adından değil, asıl tetkikin amacından kaynaklanır.

• Renkli görüntü tek başına tanı koydurur mu?

  Hayır. Kaynak kesitler, uzman raporu ve klinik bilgiler birlikte değerlendirilmelidir.

• Her tetkikten aynı kalitede model çıkar mı?

  Hayır. Kaynak görüntülerin özellikleri ve araştırılan yapı sonucu etkiler.

• Rapor aynı gün çıkar mı?

  Teslim süresi incelemenin kapsamına ve merkezin planlamasına göre değişir; randevuda teyit edilmelidir.
